SIM Simulator

Oleh :

13515035 - Oktavianus Handika

13515065 - Felix Limanta

13515077 - Rionaldi Chandraseta

Deskripsi Sistem

SIM Simulator merupakan alat simulasi untuk membantu masyarakat yang ingin mengikuti ujian pengambilan SIM (Surat Izin Mengemudi) kategori A (SIM A), baik dalam ujian teori maupun ujian praktik. Sistem ini merupakan gabungan dari tiga subsistem yang dibangun dengan tiga platform berbeda, yaitu Android, Unity, dan Arduino.

Diagram Sistem Keseluruhan

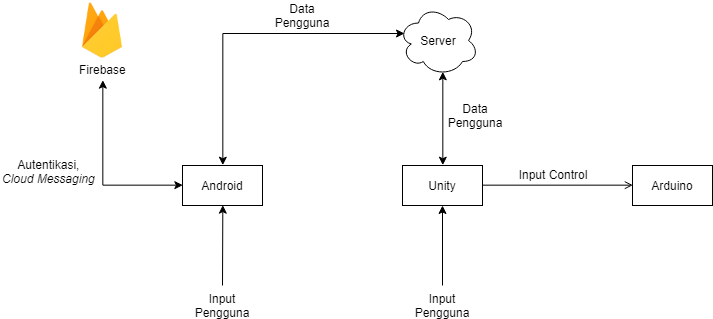

Diagram Sistem

Subsistem Android

Dalam subsistem Android, sistem dapat menentukan kemampuan teori user dalam berlalu lintas. Nilai yang didapat oleh user dalam simulasi ujian teori akan dimasukkan ke dalam cloud server agar dapat diakses oleh subsistem lainnya. Selain itu, sistem juga dapat menentukan apakah user dinyatakan layak mendapatkan SIM A berdasarkan gabungan nilai ujian teori dan nilai ujian praktik yang dilakukan dengan Unity.

Tujuan dan Fungsi

Tujuan dari subsistem Android pada SIM Simulator adalah menyimulasikan ujian teori dalam proses pembuatan SIM A. Aplikasi Android akan menyajikan sejumlah pertanyaan kepada user. Aplikasi kemudian akan menentukan apakah user lulus ujian teori atau tidak berdasarkan nilai yang diperolehnya.

Fitur

  • Ujian dalam bentuk pilihan ganda: Simulasi ujian teori pada aplikasi dibuat dalam bentuk soal pilihan ganda dengan jumlah soal yang dapat diatur oleh user.
  • Login dan register: Aplikasi menyediakan register akun untuk user agar profilnya tercatat dalam database server aplikasi.
  • Easter Egg: Logo aplikasi berubah sudut and perubahan warna latar sebagai easter egg aplikasi menggunakan accelerometer sensor. Logo aplikasi berubah sudut ketika user menekan text “SIM SIMULATOR” sebanyak 5 kali. Warna latar aplikasi berubah ketika ketika user meng-hold logo pada main menu.
  • Deteksi lokasi user: Mendeteksi lokasi user dan mencari kantor polisi terdekat dengan sensor GPS

Subsistem Unity

Dalam subsistem Unity, sistem dapat menyimulasikan ujian praktik untuk pengambilan SIM A. Ketika user ingin melakukan ujian praktik, sistem akan memeriksa terlebih dahulu apakah nilai ujian teori user mencukupi. Hanya user yang lulus ujian teori yang dapat mengambil ujian praktik dalam Unity. Kemajuan user akan dicatat dan dimasukkan ke dalam cloud server.

Tujuan dan Fungsi

Tujuan dari subsistem Unity pada SIM Simulator adalah menyimulasikan ujian praktik dalam proses pembuatan SIM A. User dapat mengemudikan sebuah mobil pada aplikasi kami. Selain itu, tersedia beberapa level berbeda di mana user harus berhasil mengendalikan mobil melalui berbagai rintangan. Rintangan-rintangan ini disesuaikan dengan rintangan pada ujian mengemudi sesungguhnya.

Fitur

  • Autentikasi user: apakah user telah lulus ujian teori atau belum.
  • Simulasi mobil: menyimulasikan mobil dengan pergerakan fisik mobil, suara mesin, rotasi setir, dan spion.
  • Rintangan ujian: setiap rintangan yang dibuat dalam simulasi ini relevan dengan ujian praktik SIM A.
  • Deteksi goal dan failure: mendeteksi kondisi goal dan failure pada setiap rintangan. User harus melewati setiap checkpoint yang ada dalam suatu rintangan. Ketika mobil bersentuhan dengan suatu objek, maka user dinyatakan gagal menjalani suatu rintangan.

Subsistem Arduino

Dalam subsistem Arduino, sistem dapat menyimulasikan pergerakan mobil virtual di subsistem Unity pada dunia nyata. Sebuah model mobil yang ditenagai Arduino dapat dikontrol melalui model mobil di Unity untuk simulasi yang lebih nyata, di mana ketika user menggerakan mobil virtual di Unity, model mobil Arduino juga akan ikut bergerak mengikuti pergerakan mobil virtual tersebut.

Fitur

  • Bergerak: Sistem dapat bergerak maju, mundur, dan berbelok sesuai dengan masukan user.
  • Deteksi Maju/Mundur Mobil: Deteksi pergerakan mobil apakah sedang maju, diam, atau mundur. Hasil pergerakan akan ditampilkan di 7-segment.
  • Deteksi Jarak: Deteksi jarak pada model mobil menggunakan sensor ultrasonik. Data dari deteksi jarak ini akan dikirim ke LCD untuk ditampilkan nilainya.
  • Deteksi Tabrakan: Deteksi apakah bagian depan mobil bertabrakan dengan sesuatu, menggunakan limit switch. Mobil akan berhenti total ketika bertabrakan.

Konfigurasi Rangkaian

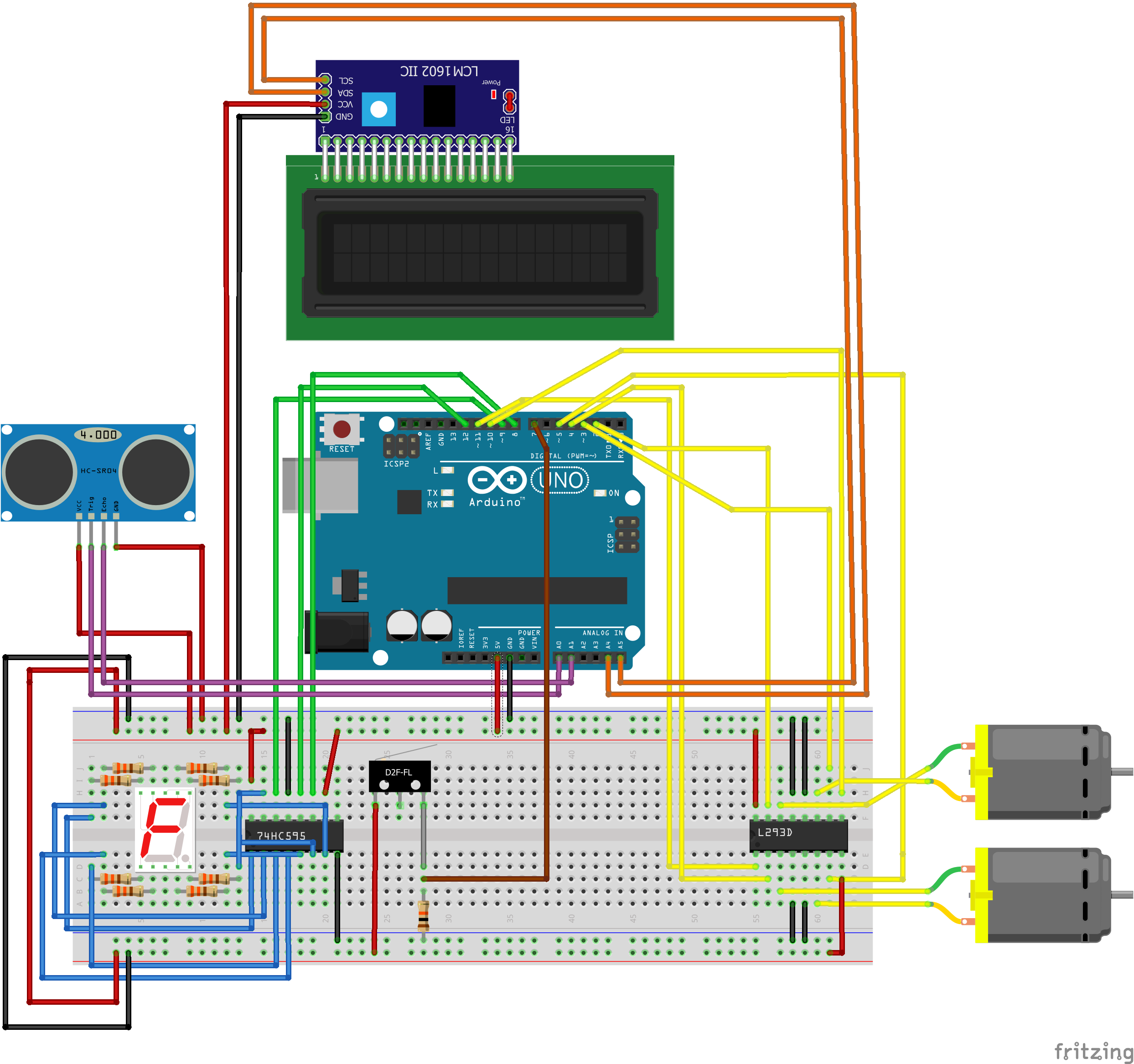

Konfigurasi rangkaian

Dokumentasi Produk Final

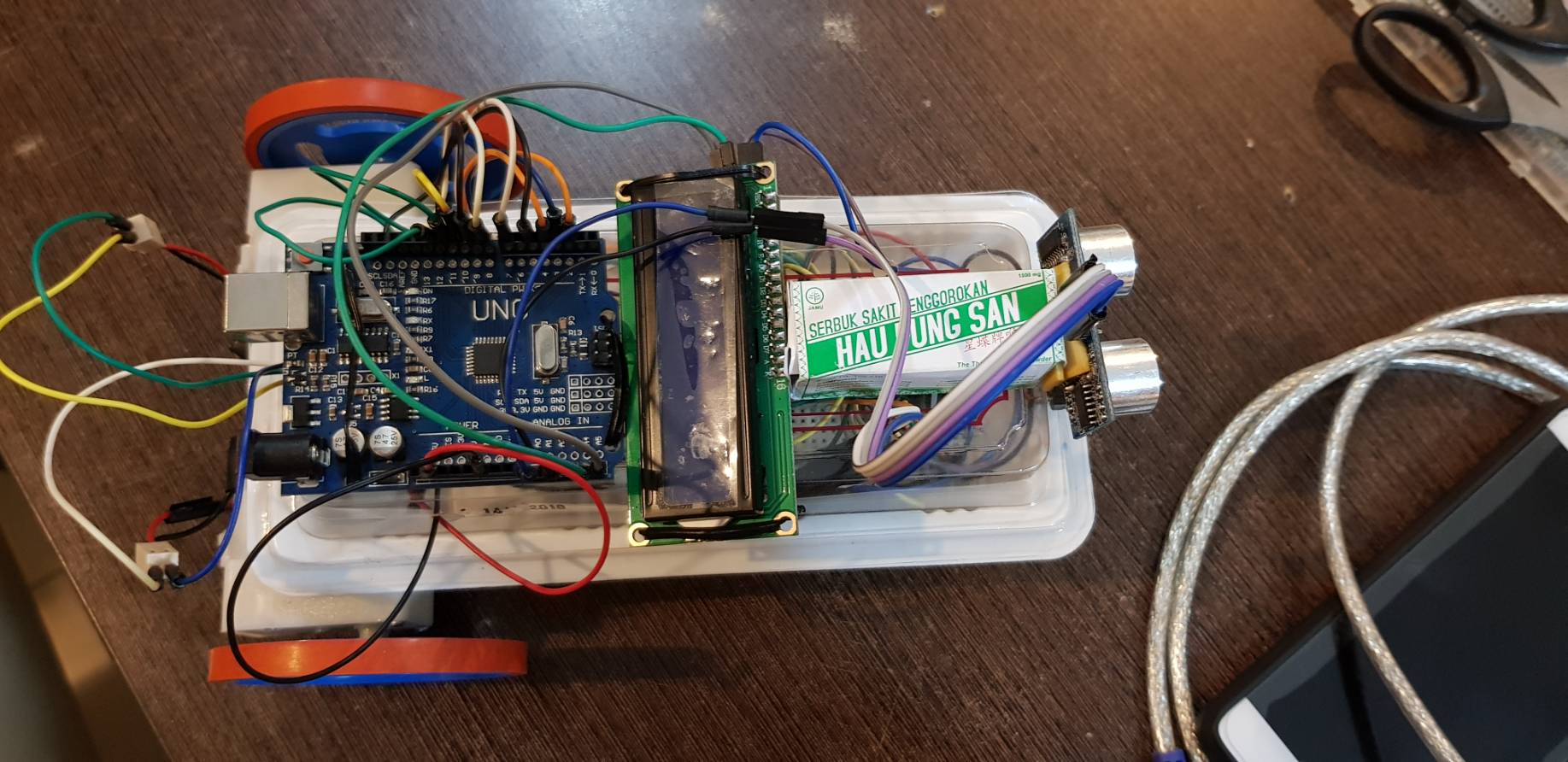

Model Arduino Tampak atas

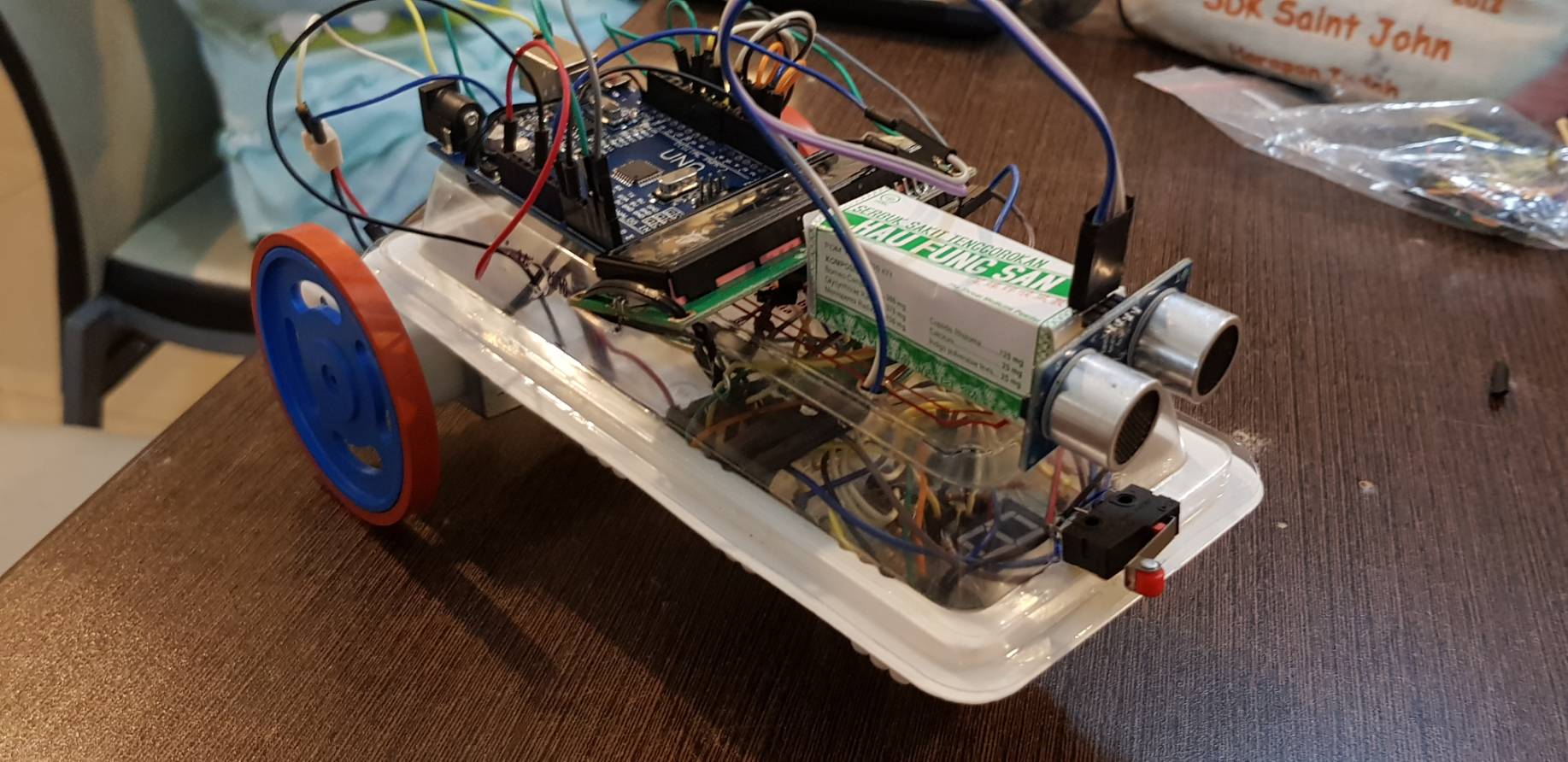

Model Arduino Tampak samping

Video Sistem

Video sistem SimSimulator.

Petunjuk Instalasi

Subsistem Android:

Download SIM-Simulator.apk dari folder release

Install APK tersebut pada smartphone anda.

Subsistem Unity:

Jalankan file SIM-Simulator.exe pada folder SIM-Simulator/bindari repository Unity.

Subsistem Arduino:

Rangkai seluruh komponen seperti pada gambar di atas.

Compile dan upload program main.ino ke Arduino.

Petunjuk Penggunaan Program

Untuk subsistem Android:

Pengguna harus melakukan login atau register akun terlebih dahulu untuk dapat mengakses aplikasi SIM Simulator. Kemudian, user akan dibawa ke halaman utama.

Menu dapat diakses dengan melakukan swipe ke kanan pada sisi kiri layar atau menekan logo utama.

Diperlukan koneksi internet untuk melakukan ujian teori karena soal diambil dari server SIM Simulator.

Untuk subsistem Unity:

  • User terlebih dahulu melakukan login dengan akun yang sudah terdaftar pada Google Firebase dengan catatan user harus lulus simulasi ujian teori terlebih dahulu pada aplikasi Android.
  • User akan mulai melakukan simulasi ujian dari stage pertama, secara keseluruhan terdapat 5 stage permainan. Jika user berhasil lulus pada suatu stage maka user dapat melakukan simulasi pada stage berikutnya secara bertahap.
  • User dinyatakan lulus apabila berhasil mencapai seluruh checkpoint yang ada pada suatu permainan tanpa terkena satu obstacle pada suatu stage. Sehingga, bila user terkena satu obstacle saja maka dinyatakan gagal.

Konfigurasi tombol yang digunakan pada subsistem Unity:

  • W / ⬆️ : Maju
  • A / ⬅️ : Belok kiri
  • S / ➡️ : Belok kanan
  • D / ⬇️ : Mundur
  • Space : Rem tangan
  • C : Change view
  • Pergerakkan mouse digunakan untuk melihat view sekeliling user.
  • R : Restart permainan (hanya dilakukan ketika user gagal dalam suatu stage)

Untuk subsistem Arduino:

  • Jalankan aplikasi Unity
  • Masukan port yang digunakan Arduino ke pilihan di menu options
  • Tekan ‘W’, ‘A’, ‘S’, ‘D’ pada keyboard untuk menggerakan sistem Arduino
